Hej! Som dodávateľ kovových potrubí a často sa pýtam, ako skontrolovať hladkosť vnútorného povrchu kovovej rúrky. Je to zásadný aspekt, najmä ak používate tieto potrubia pre rôzne aplikácie, kde hladký vnútorný povrch môže mať obrovský rozdiel.
Po prvé, prečo záleží na plynulosti vnútorného povrchu? V mnohých odvetviach, ako je inštalatérske práce, chemické spracovanie a dokonca aj v niektorých vysoko - technologických aplikáciách, môže hladký vnútorný povrch zabrániť budovaniu usadenín, znížiť trenie a zlepšiť celkový prietok tekutín alebo plynov cez potrubie. To môže viesť k lepšej účinnosti, dlhšej životnosti potrubia a menšej údržbe.
Vizuálna kontrola
Jedným z najjednoduchších spôsobov, ako začať kontrolovať hladkosť, je vizuálna kontrola. Môžete použiť boreskop, ktorý je flexibilnou trubicou s fotoaparátom na konci. Stačí ho vložiť do potrubia a na monitor môžete získať jasný pohľad na vnútorný povrch. Vyhľadajte akékoľvek zjavné známky drsnosti, ako sú škrabance, jamy alebo nerovnomerné oblasti.
Je dôležité skontrolovať celú dĺžku potrubia. Niekedy sa potrubie mohlo poškodiť počas prepravy alebo manipulácie a tieto škody sa dajú ľahko spozorovať s boreskopom. Napríklad, ak vidíte dlhý škrabanec, mohlo by to byť znamením, že potrubie bolo pretiahnuté cez drsný povrch.
Hmatateľ
Ďalším spôsobom je hmatová kontrola. Môžete použiť dlhú tenkú tyč s hladkým koncom. Jemne ho spustite pozdĺž vnútorného povrchu potrubia. Pri pohybe tyče môžete cítiť akékoľvek nezrovnalosti. Ak je hrbol alebo drsné miesto, budete ho môcť cítiť.
Táto metóda má však svoje obmedzenia. Nie je to príliš presné na detekciu malých nezrovnalostí a môže byť trochu čas - náročné, najmä pre dlhšie potrubia. Ale stále je to dobrá počiatočná kontrola, najmä ak nemáte prístup k pokročilejšiemu zariadeniu.
Profilovanie povrchu
Pre presnejšie meranie je profilovanie povrchu skvelou voľbou. K dispozícii sú rôzne typy povrchových profilometre. Niektorí používajú stylus, ktorý sa pohybuje cez povrch a meria výškové variácie. Iní používajú optické metódy, napríklad laserové skenovanie.
Profilometer založený na pevere funguje tým, že potiahne malú ihlu pozdĺž povrchu. Keď sa ihla stretáva s hrbolkami alebo poklesmi, pohybuje sa hore a dole a tento pohyb sa zaznamenáva. Dáta sa potom analyzujú, aby sa určilo parametre drsnosti povrchu, ako je priemerná drsnosť (RA) a maximálna výška vrcholu - do - údolia (RZ).
Na druhej strane laserové skenovanie profilometre použite na skenovanie povrchu laserový lúč. Môžu rýchlo zachytiť 3D obraz vnútorného povrchu a poskytnúť podrobné informácie o jeho plynulosti. Táto metóda je bez - kontaktu, čo znamená, že nepoškodí povrch potrubia a je veľmi presný, dokonca aj na detekciu veľmi malých nezrovnalostí.
Ultrazvukové testovanie
Ultrazvukové testovanie sa môže použiť aj na nepriamu kontrolu hladkosti. Ak sa cez stenu potrubia vysiela ultrazvuková vlna, akékoľvek nezrovnalosti na vnútornom povrchu môžu spôsobiť, že vlna sa rozptýli alebo odráža inak. Analýzou prijatých ultrazvukových signálov môžete získať predstavu o stave vnútorného povrchu.
Táto metóda je obzvlášť užitočná na detekciu vnútorných defektov, ktoré nemusia byť viditeľné zvonku. Napríklad, ak je vo vnútri potrubia skrytá prasklina alebo veľká jama, ultrazvukové testovanie ju často detekuje.
V porovnaní s normami
Akonáhle ste zmerali hladkosť vnútorného povrchu, musíte porovnať výsledky s priemyselnými normami. Rôzne aplikácie majú rôzne požiadavky na hladkosť povrchu. Napríklad v priemysle potravín a nápojov musia mať potrubia veľmi hladký vnútorný povrch, aby sa zabránilo rastu baktérií.
Môžete sa odvolávať na normy ako ISO 4287, ktoré poskytujú pokyny pre terminológiu drsnosti povrchu a parametre. Uistite sa, že vaše potrubia spĺňajú požadované normy pre konkrétnu aplikáciu.

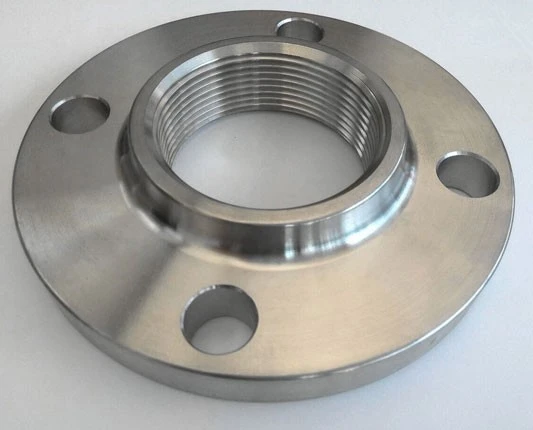

Teraz, ak ste na trhu s vysokými kvalitnými kovovými rúrkami, máme vás zakryté. Ponúkame širokú škálu kovových potrubí spolu s niekoľkými skvelými doplnkami. Pozrite sa na našeTitánový krk plochý zváraný príruba,Zirkónia pn16 príruba rúrky s závitomaTitanium Self Browking Flige Nut.
Naše potrubia sú vyrobené z materiálov s najvyššou kvalitou a podrobujú sa prísnym kontrolám kvality, aby sa zabezpečila hladký vnútorný povrch. Ak máte záujem o nákup našich výrobkov alebo máte akékoľvek otázky týkajúce sa kontroly plynulosti kovových potrubí, neváhajte sa osloviť. Sme tu, aby sme vám pomohli urobiť správny výber pre váš projekt.
Odkazy
- ISO 4287: Špecifikácie geometrického produktu (GPS) - povrchová textúra: metóda profilu; Termíny, definície a parametre povrchovej textúry.
- „Praktická príručka inžinierskych výkresov“ pre všeobecné znalosti o inšpekcii potrubia.
